Valiers Einheits-Ofen als Nachbau
Nach eingehenden Studien der wenigen vorhandenen
Originalunterlagen machte sich Dipl.-Ing. Klaus
Schlingmann von der Arbeitsgruppe Daedalus daran,
Valiers “Einheits-Triebwerk” nach den Nornmen und
Verfahren der damaligen Zeit nachzukonstruieren. Ohne
Verwendung moderner Fertigungstechniken hat er dann
das Triebwerk schließlich angefertigt. Es ist somit ein
wirkliches Dublikat des Triebwerkes, welches Valier selbst
für seine Versuche verwendet hat. Im Prinzip ist das
Triebwerk auch betriebsbereit.
Diese wissenschaftliche Herangehensweise an die
Rekunstruktion hat wichtige Erkenntnisse über Herstellung
und Funktion des Triebwerkes gebracht. Durch den Ansatz,
das Triebwerk wirklich funktionsfähig zu bauen, mußten
auch technische Details geklärt werden, die aus den
Bauplänen entweder miß-verständlich hervorgingen oder
auch nicht vermerkt waren.

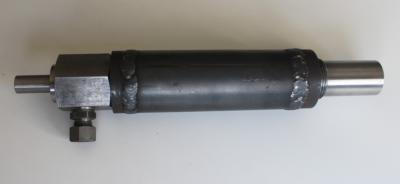

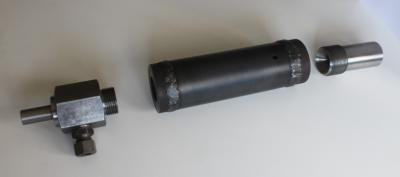

Oben: Das Valier-Triebwerk vollständig montiert, und in
seine Hauptgruppen zerlegt. Der Zerstäuberkopf für den
Brennstoff befindet sich hier nicht in der Brennkammer.

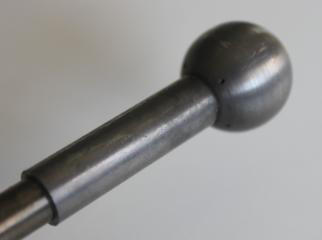

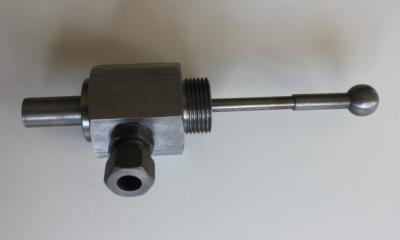

Unten: Durch vier Bohrungen im Zertsäuberkopf wird
der Brennstoff gegen den Sauerstoffstrom eingespritzt.
Unten: Die Kreis-Bohrungen für den Sauerstoff am
hinteren Triebwerksende.

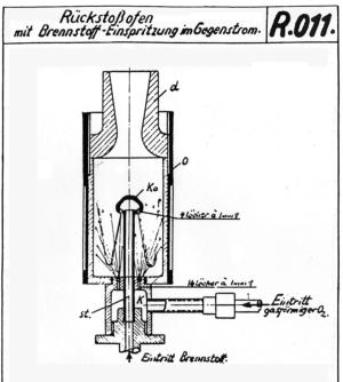

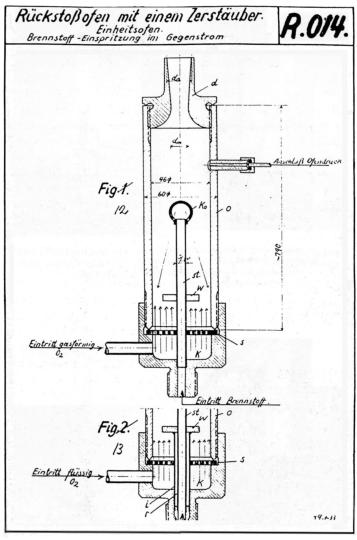

Links und unten: Original-
Zeichnungen von
Valiertriebwerken. Sein
Prinzip der Einspritzung
des Brennstoffes durch
einen extra Zerstäuber-
kopf ist klar zu erkennen.
Während der etwa vier
Monate Arbeit bei den
Heylandt-Werken in Berlin
Britz wurden durch Valiers
Arbeitsgruppe viele
verschiedene Anord-
nungen der Einspritzung
gebaut und getestet.
Oben: Dieses Original-Bild eines
Valier-Triebwerkes zeigt sehr schön
die Anordnung der Sauerstoffdüsen
und des Zerstäuberkopfes. Hier ist
eine Wirbelscheibe in den Strom
des Sauerstoffs gelegt.
Rechts: Klaus Schlingmann, der Erbauer
des rekonstruierten Valier-Ofens mit
seinem Werk.

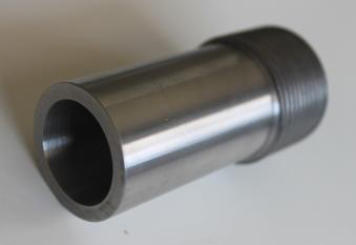

Oben: Die Ausströmdüse ist als Laval-Düse ausgebildet
und besteht aus einem Stück. Sie ist ungekühlt.
Die Treibstoffeinspritzung erfolgte im Gegenstrom.
